Módulo sensor de gás MQ-5 NATURAL

Código: MASWHLSGG

R$ 35,00

Comprar Estoque: Disponível

R$ 35,00
R$ 35,00
R$ 35,00

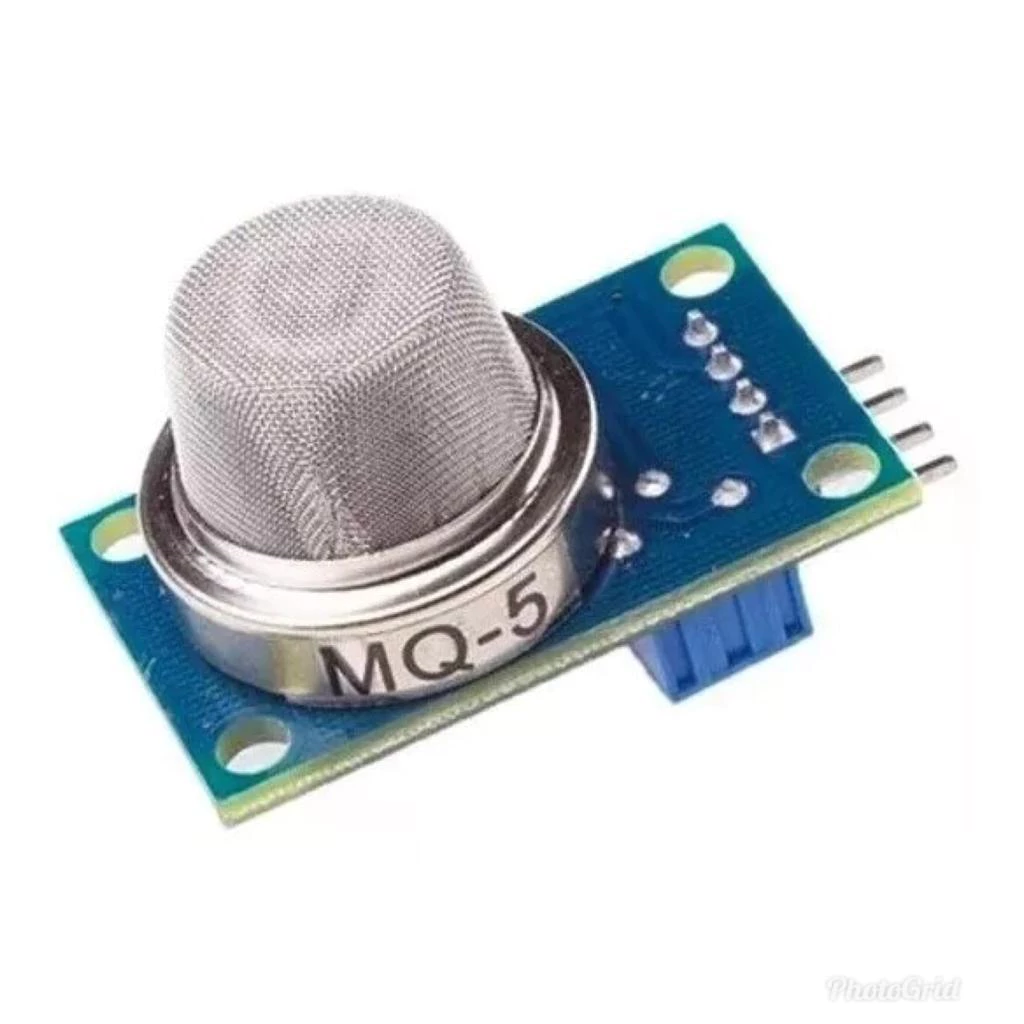

Módulo sensor de gás MQ-5 NATURAL

O Sensor de Gás MQ-5 detecta o gás GLP Isobutano (Gas de Cozinha), sensor muito usado em projetos de segurança e automação uma vez que este gás é altamente tóxico para o ser humano. Este sensor de gás detecta a concentração de metano no ar e dá a saída nos pinos D0 (digital ajustável) e A0 (analógica) . A faixa de sensibilidade é de concentrações de 200 a 10000ppm sendo apropriado para detecção de vazamentos. Este sensor pode operar em temperaturas de -10 a 50ºC e consome menos de 150mA a 5V. Quando a concentração de Metano fica acima do nível ajustado pelo potenciômetro, a saída digital D0UT fica em estado alto, se abaixo do nível, fica em estado baixo. Para ter uma resolução melhor e medir a variação da concentração do gas no ar basta usar a saída analógica AOUT e conectar a um conversor AD, como a presente no Arduino e Raspberry Pi. NOTA: Este sensor MQ-5 necessita de aquecimento, logo é normal um aquecimento e emissão de um cheiro inicial.

Descrição Técnica:

Modelo: MQ-5;

Chip: LM393;

Detecção do gás GLP, Isobutano (Gás de Cozinha);

Led que ascende com a detecção de gás;

Sinal de saída TTL;

Sensibilidade de Sinal Ajustável;

Tensão de operação: 3-5V;

Saída Analógica: 0 ~ 5V;

Sinal Digital;

Zona de Detecção: 200 to 1000ppmm;

Resistência de aquecimento: 31O ± 3O;

Tensão de aquecimento: 5V ± 0,2V;

Potência de aquecimento: =350mW;

Sensibilidade ajustável via potenciômetro;

Dimensões: 35mm x 20mm x 15mm(altura).

Pinagem:

VCC: 5V

GND: GND

DOUT: Saída Digital

AOUT: Saída Analógica
